特長
大負荷の高加速度、高頻度運転に最適
- カスタム対応で、水冷・強制空冷も可能
- EtherCAT・MECHATROLINK-Ⅲ・CC-Link対応
仕様と外形図

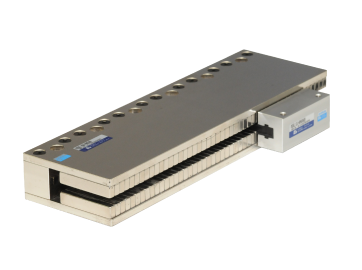

τリニア NVA-BL型個別仕様と外形図
| モータ型式 | NVA-BL | F002A2B | G00A2B | H00A2B | |
|---|---|---|---|---|---|
| 定格推力 | N | 540 | 720 | 900 | |
| 最大推力 | N | 1,620 | 2,160(2,016*1) | 2,700(2,025*2) | |
| 定格出力 | W | 1,620 | 2,160 | 2,700 | |
| 定格電流 | A | 9.3 | 12.5 | 15.5 | |
| 最大速度*2 | m/sec | 3.0 | 3.0 | 3.0 | |
| 使用電源 | ACV | 200 | 200 | 200 | |
| コイルユニット | 型式 | CLV-BL | F00A2B | G00A2B | H00A2B |
| 質量 | kg | 2.9 | 3.9 | 5.2 | |
| マグネットベース | 型式 | MBV-BL | M00B（96mm）/R00A（144mm）より選択 | ||
| 質量 | kg | M00B：3.3kg/R00A：4.9kg | |||
| 組合せドライバ型式 | |||||
| VPHシリーズ | NCR-H□ | 2152A-B-□□□ | 2332A-B-□□□、 (2222A-B-□□□)*1 | 2332A-B-□□□、 (2222A-B-□□□)*2 | |
| 外形図ダウンロード | |||||
| モータ型式 | NVA-BL | F002A2B | G00A2B | H00A2B | |
| 定格推力 | N | 540 | 720 | 900 | |
| コイルユニット型式 | CLV-BL□**1 | PDF DXF STEP | PDF DXF STEP | PDF DXF STEP | |
| マグネットベース型式 | MBV-BLM00B | PDF DXF STEP | |||
| MBV-BLR00A | |||||
* 仕様値は周囲温度25℃で、コイルユニットにヒートシンク（アルミ板）を取り付け、動作した際の値となります。詳細はカタログの個別仕様をご参照ください。
*1 （）内の組合せドライバ時の最大推力となります。
*2 モータとしての最高速度となり、実際の速度はセンサ分解能に依存します。τリニアサーボモータカタログのリニアエンコーダの項を参照ください。
**1 コイルユニットの型式□部はモータ型式と共通となります。
共通仕様
| 使用周囲温度 | 0～40℃ |
| 使用周囲湿度 | 85%RH以下 結露なきこと |
| 設置場所 | 腐食性ガス、研削油、金属粉、油等の有害な雰囲気中でないこと 直射日光の当たらない屋内であること |
| 標高 | 標高1,000m以下 |
| 取付方向 | 水平、垂直 |
| 冷却方式 | 自然空冷 |
| 絶縁階級 | F種 |
| 絶縁耐圧 | AC1500V、1分間 |
| 耐振動 | 1G（3方向 各2H） |
| 耐衝撃 | 10G（3方向 各3回） |
