特長
モータ駆動部の剛性が高いため、大質量負荷の高速位置決めに最適
- カスタム対応で、水冷・強制空冷も可能
- EtherCAT・MECHATROLINK-Ⅲ・CC-Link対応
仕様と外形図

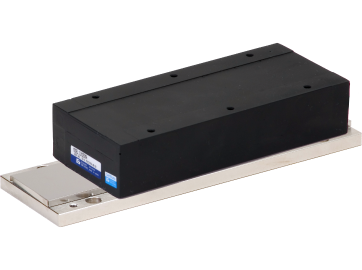

τリニア NLA-MA/NA型個別仕様と外形図
| モータ型式 | NLA- | 250MAMA | 500MAMA | 750MAMA | |
|---|---|---|---|---|---|
| 定格推力 | N | 250 | 500 | 750 | |
| 最大推力 | N | 725 | 1,250 | 2,250 | |
| 定格出力 | W | 500 | 1,000 | 1,500 | |
| 定格電流 | A | 3.4 | 6.8 | 10.2 | |
| 磁気吸引力 | N | 3,000 | 6,000 | 9,000 | |
| 最大速度*1 | m/sec | 2.5 | 2.5 | 2.5 | |
| 使用電源 | ACV | 200 | 200 | 200 | |
| コイルユニット | 型式 | CLM | 250MA | 500MA | 750MA |
| 質量 | kg | 3 | 6 | 9 | |
| マグネットベース | 型式 | MBMA | 64A（64mm）/256A（256mm）より選択 | ||
| 質量 | kg | 64A：0.5kg/256A：1.7kg | |||
| 組合せドライバ型式 | |||||
| VPHシリーズ | NCR-H□ | 2401A-B-□□□ | 2801A-B-□□□ | 2222A-B-□□□ | |
| 外形図ダウンロード | |||||
| モータ型式 | NCR-H□ | 250MAMA | 500MAMA | 750MAMA | |
| 定格推力 | N | 250 | 500 | 750 | |
| コイルユニット型式 | CLMA | 250MA | 500MA | 750MA | |
| 外形図 | PDF DXF STEP | PDF DXF STEP | PDF DXF STEP | ||
| マグネットベース型式 | MBMA64A | PDF DXF STEP | |||
| MBMA256A | PDF DXF STEP | ||||
* 仕様値は周囲温度25℃で、コイルユニットにヒートシンク（アルミ板）を取り付け、動作した際の値となります。詳細はカタログの個別仕様をご参照ください。
*1 モータとしての最高速度となり、実際の速度はセンサ分解能に依存します。τリニアサーボモータカタログのリニアエンコーダの項を参照ください。
*2 （）内の組合せドライバ時の最大推力となります。
共通仕様
| 使用周囲温度 | 0～40℃ |
| 使用周囲湿度 | 85%RH以下 結露なきこと |
| 設置場所 | 腐食性ガス、研削油、金属粉、油等の有害な雰囲気中でないこと 直射日光の当たらない屋内であること |
| 標高 | 標高：1,000m以下 |
| 取付方向 | 水平、垂直 |
| 冷却方式 | 自然空冷 |
| 絶縁階級 | F種 |
| 絶縁耐圧 | AC1500V、1分間 |
| 耐振動 | 1G（3方向 各2H） |
| 耐衝撃 | 5G（3方向 各3回） |
